隨著工業的不斷發展，除了普通的雙繞組電力變壓器外，適用于各種用途的特種變壓器也相應出現。雖然種類和規格很多，但其基本原理與普通雙繞組變壓器相同或相似。其中，自耦變壓器副邊繞組是原邊繞組的一個組成部分，這種變壓器好像只有一個繞組，所以也叫“單繞組變壓器”。原副邊耦合電感可根據電路理論中異名端相連的三端耦合電感進行解耦。那么，自耦變壓器優點有哪些?又有哪些缺點?

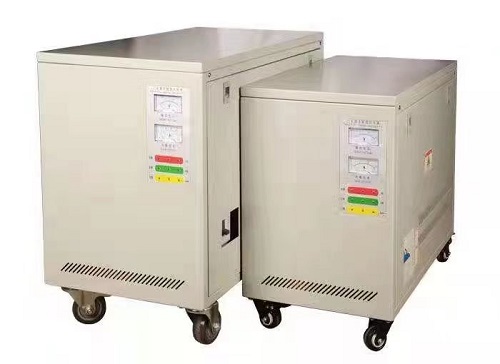

自耦變壓器
一、自耦變壓器有哪些優點?
降壓起動器中自耦變壓器的變比是固定的，而接觸式調壓器的變比是可變的。與同容量的普通變壓器相比，自耦變壓器具有結構簡單、節省材料、體積小的優點。特別是當變比接近1時，特別經濟，因此廣泛應用于電壓相近的大功率輸電變壓器，也廣泛應用于10 kW以上異步電動機的降壓啟動器。與普通雙繞組變壓器相比，自耦變壓器具有以下優點：
1)材料消耗少，成本低。由于變壓器中硅鋼片和銅線的使用量與繞組的額定感應電勢和額定電流有關，即與繞組的容量有關，因此自耦變壓器繞組的容量減小，材料消耗也減少，成本也低。
2)損失少，效益高。由于減少了銅線和硅鋼片的消耗，在相同的電流密度和磁通密度下，自耦變壓器的銅損和鐵損比雙繞組變壓器降低，效益更高。
3)運輸安裝方便。因為它比同等容量的雙繞組變壓器重量輕、體積小、占地面積小。
4)提高變壓器的極限制造能力。變壓器的極限制造能力一般受運輸條件的限制。在相同的運輸條件下，自耦變壓器的容量大于雙繞組變壓器。

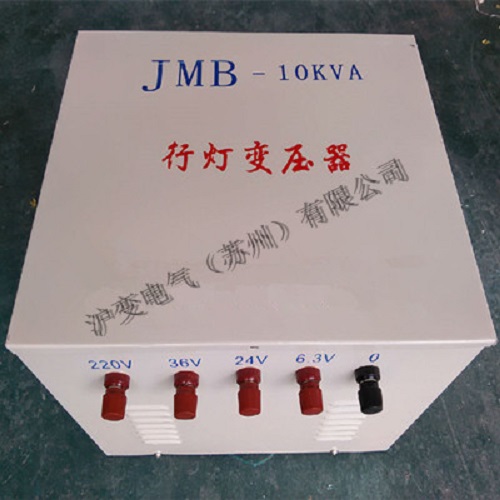

自耦變壓器
二、自耦變壓器的缺點是什么?
在電力系統中采用自耦變壓器也會產生不利影響。缺點包括：
1)增加電力系統的短路電流
由于自耦變壓器的高中壓繞組之間有電連接，短路阻抗僅為相同容量的普通雙繞組變壓器(1-1/K)的平方倍，因此在電力系統中使用自動變壓器將大大增加三相短路電流。
2)給壓力調節造成一些困難
主要也是因其高、中壓繞組有電的聯系引起的自耦變壓器可能的調壓方式如下：一是電壓調節裝置，通過在自動變壓器繞組內部安裝皮帶負載來改變分割位置。二是在高壓和中壓線上安裝附加變壓器。
自耦變壓器
降壓起動器中自耦變壓器的變比是固定的，而接觸式調壓器的變比是可變的。與同容量的普通變壓器相比，自耦變壓器具有結構簡單、節省材料、體積小的優點。特別是當變比接近1時，特別經濟，因此廣泛應用于電壓相近的大功率輸電變壓器，也廣泛應用于10 kW以上異步電動機的降壓啟動器。與普通雙繞組變壓器相比，自耦變壓器具有以下優點：
1)材料消耗少，成本低。由于變壓器中硅鋼片和銅線的使用量與繞組的額定感應電勢和額定電流有關，即與繞組的容量有關，因此自耦變壓器繞組的容量減小，材料消耗也減少，成本也低。
2)損失少，效益高。由于減少了銅線和硅鋼片的消耗，在相同的電流密度和磁通密度下，自耦變壓器的銅損和鐵損比雙繞組變壓器降低，效益更高。
3)運輸安裝方便。因為它比同等容量的雙繞組變壓器重量輕、體積小、占地面積小。
4)提高變壓器的極限制造能力。變壓器的極限制造能力一般受運輸條件的限制。在相同的運輸條件下，自耦變壓器的容量大于雙繞組變壓器。
自耦變壓器
在電力系統中采用自耦變壓器也會產生不利影響。缺點包括：
1)增加電力系統的短路電流
由于自耦變壓器的高中壓繞組之間有電連接，短路阻抗僅為相同容量的普通雙繞組變壓器(1-1/K)的平方倍，因此在電力系統中使用自動變壓器將大大增加三相短路電流。
2)給壓力調節造成一些困難
主要也是因其高、中壓繞組有電的聯系引起的自耦變壓器可能的調壓方式如下：一是電壓調節裝置，通過在自動變壓器繞組內部安裝皮帶負載來改變分割位置。二是在高壓和中壓線上安裝附加變壓器。
